CTratio / CSVision Ratio サーモメーター
仕様・特長
＊異なる2つの波長(2色)の放射輝度の比率から温度を計算する非接触式温度計
＊比率計算式のため、放射率の変化、光学干渉、光路の減衰等の要因によって生じ得る誤差を極限まで低減
＊金属加工や熱処理工程時に発生する蒸気や粉塵の影響を受けずに正確な温度計測が可能
＊マニュアルフォーカス機構によって300mmから無限遠まで測定可能 (CTratio)
＊堅牢で電気的に絶縁されたセンシングヘッドと光ファイバーケーブルにより電磁場の影響を受けにくい設計
＊センシングヘッド部は水冷ハウジング無しの状態で200℃の環境に対応 ※最大315℃ (CTratio)

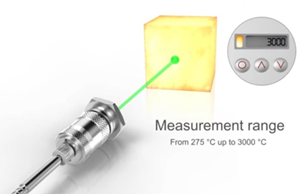

＊緑色レーザーによる測定スポットの可視化
＊HD(1280x960画素)可視カメラ内臓 (CSVR)
＊USB, RS232, RS485, EtherNet/IP, PROFIBUS/PROFINET, ModbusTCP/RTUに対応
＊ソフトウェア, SDK無償提供
用途

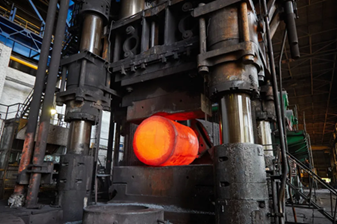

＊ハンマー鍛造プロセス： ハンディタイプの温度計では不向きな高温、煙環境において対象物の温度を正確に測定
＊物理蒸着(PVD)プロセス： シリコンカーバイド（SiC）の昇華に必要とされる2500℃以上の高温度帯をカバー。また高応答性を活かして温度調整に使用されるPID制御ユニットへ温度情報をリアルタイムにフィードバック
＊ワイヤアーク積層造形 (WAAM)： 大量の煙が発生する中、視界が乱れた状態でも正確に測定
＊熱エネルギー貯蔵システム： 熱電池のエネルギー容量は大きいため、比例して大きく温度変化する可能性があり、かつその温度範囲は広いため、材料の放射率の変化によって温度の読み取りが不正確になる可能性が生じる。2色式は放射率の変化による影響が少なく、熱質量に大きな変動があった場合でも正確な温度を測定
製品情報
| 製品分類 | カメラ／イメージセンサー | ||
|---|---|---|---|
| カタログ | 有 | ||
| カタログ名 | Optris 2色式 放射温度計 | ||
| カタログファイル | PDFをダウンロード | ||
